Zašto se moja udarna prskalica prestaje okretati? Uzroci i popravci

Kratak odgovor: Zašto se vaša udarna prskalica prestaje okretati

Udarna prskalica prestaje se okretati prvenstveno zbog nedovoljan pritisak vode, začepljena mlaznica, oštećena ili istrošena opruga deflektorske ruke, krhotine zaglavljene u pogonskom mehanizmu ili zaglavljeni okretni ležaj . U većini slučajeva, popravak je jednostavan i ne zahtijeva posebne alate. Razumijevanje koje točno komponente nije uspjelo uštedjet će vam vrijeme, novac i frustraciju gledanja vašeg travnjaka kako se suši dok rješavate probleme naslijepo.

Udarne prskalice — ponekad zvane impulsne prskalice — rade na prekrasno jednostavnom mehaničkom principu. Voda izlazi iz mlaznice pod pritiskom, udara u optegnuti krak deflektora, gura ga u stranu, a opruga ga vraća natrag. Taj ponovljeni udar postupno okreće glavu raspršivača oko njezina luka. Kad se bilo koji od tih koraka pokvari, cijela se rotacija zaustavlja. Odjeljci u nastavku detaljno govore o svakom poznatom načinu kvara, zajedno sa specifičnim koracima za dijagnosticiranje i ispravljanje svakog od njih.

Kako zapravo radi udarna prskalica

Prije dijagnosticiranja problema, pomaže razumjeti mehaniku u igri. Tipična udarna prskalica sastoji se od sljedećih ključnih komponenti:

• Mlaznica: Kontrolira brzinu protoka i uzorak prskanja. Obično mjed ili plastika, u rasponu od 3/32 inča do 5/32 inča u promjeru.
• Ruka deflektora (ruka čekića): Zglobna poluga s malom deflektorskom lopaticom koja presreće struju vode. Ruka je opterećena oprugom pa se vraća nakon svakog udarca.
• proljeće: Pohranjuje energiju kada se deflektorska ruka gurne u stranu i otpušta je kako bi se ruka vratila u struju, proizvodeći "udar" koji pokreće rotaciju.
• Okretni ležaj (čahura): Središnji rotirajući zglob na kojem se okreće glava. Obično izrađen od mesinga ili polimera.
• Putne ogrlice (zaustavnici luka): Podesivi jezičci koji ograničavaju i definiraju luk rotacije — obično se postavljaju od 25° do 360°.
• Uspon i baza: Ulaz s navojem povezuje se s vašim dovodom vode, a uspon podiže glavu iznad travnjaka.

Svaki ciklus rotacije uključuje vodeni mlaz koji udara o lopaticu deflektora, gurajući ruku prema van prema opruzi, zatim sila opruge vraća ruku s dovoljno zamaha da gurne glavu za djelić stupnja. Preko stotina ciklusa u minuti, ovo proizvodi glatku rotaciju. Ako je opruga preslaba, ruka previše kruta ili je pritisak vode prenizak, ruka se ili ne uspijeva vratiti dovoljno brzo ili uopće ne uspijeva isporučiti impuls potreban za pomicanje glave.

Nizak tlak vode: najčešći krivac

Jedini najčešći razlog zašto se udarna prskalica prestane okretati je neadekvatan pritisak vode . Većina udarnih prskalica namijenjena je za rad između 30 i 50 PSI (funti po kvadratnom inču) . Kada tlak padne ispod otprilike 25 PSI, vodeni mlaz nema dovoljno sile da gurne deflektorsku ruku u stranu s dovoljno energije. Ruka može slabo lepršati ili se uopće ne pomicati, a glava ostaje smrznuta u jednom položaju.

Znakovi da je pritisak problem

• Prskalica prska vodu, ali glava se jedva pomiče ili se okreće vrlo sporo.
• Višestruki raspršivači u istoj zoni istovremeno rade loše.
• Učinkovitost se značajno poboljšava kada manje glava raspršivača radi istovremeno.
• Susjedi ili drugi kućanski objekti koriste vodu u isto vrijeme.

Kako provjeriti i riješiti probleme s tlakom

Pričvrstite jednostavan manometar - dostupan za manje od 15 USD u bilo kojoj trgovini hardverom - na cijev u blizini vaše zone prskalica. Pokrenite zonu i očitajte dinamički (protočni) tlak. Ako očita ispod 30 PSI, imate problem s tlakom. Uobičajeni uzroci i rješenja uključuju:

• Previše glava po zoni: Smanjite broj aktivnih glava ili podijelite zonu u dvije odvojene zone.
• Djelomično zatvoren dovodni ventil: Pronađite glavni zatvarač za navodnjavanje i provjerite je li potpuno otvoren. Ventil koji je samo 75% otvoren može smanjiti tlak za 10–15 PSI.
• Premalen opskrbni vod: Linija od ½ inča koja dovodi više od tri ili četiri udarne prskalice obično će ih lišiti pritiska. Nadogradnja na ¾-inčne cijevi može povratiti 8–12 PSI u uobičajenim stambenim postavkama.
• Pad tlaka gradske opskrbe: Neka vodovodna poduzeća smanjuju tlak u glavnom vodu tijekom sati najveće potražnje. Zakazivanjem navodnjavanja za rano jutro (prije 6 ujutro) to se često izbjegava.
• Kvar regulatora tlaka: Ako vaš dom ima ventil za smanjenje tlaka (PRV) i on se pokvario, možda imate vrlo nizak ili nestalno fluktuirajući tlak. Vodoinstalater može zamijeniti PRV za 150–350 USD, ovisno o lokaciji.

Začepljena mlaznica ili krhotine na putu vode

Djelomično ili potpuno začepljena mlaznica ograničava mlaz vode koji pokreće deflektorsku ručicu. Čak i malo smanjenje brzine mlaza može biti dovoljno da spriječi rotaciju. Mlaznice za udarne prskalice imaju otvore obično između 0,09 i 0,18 inča u promjeru - dovoljno male da jedno zrno pijeska, komadić kamenca cijevi ili komad korijenskog materijala može izazvati začepljenje.

Prepoznavanje začepljene mlaznice

Uključite vodu i promatrajte uzorak prskanja. Zdrava udarna prskalica proizvodi čist, tijesan mlaz. Začepljena mlaznica proizvodi slabo, difuzno prskanje, nepravilan oblik lepeze ili uopće nema mlaza - čak i kada je tlak u cjevovodu odgovarajući. Također možete primijetiti da se krak deflektora trza bez potpunog zamaha.

Čišćenje mlaznice korak po korak

1. Isključite dovod vode u prskalicu.
2. Odvijte mlaznicu s glave prskalice. Većina udarnih mlaznica za raspršivače ima navoje i uklanja se četvrtinom okreta u smjeru suprotnom od kazaljke na satu ili se mogu držati malom pričvrsnom iglom.
3. Držite mlaznicu prema svjetlu kako biste provjerili ima li vidljivih prepreka.
4. Namočite mlaznicu u bijeli ocat 15–30 minuta ako je prisutan mineralni kamenac (često u područjima s tvrdoćom vode iznad 200 mg/L).
5. Upotrijebite tanku žicu, čačkalicu ili alat za čišćenje mlaznica koji se isporučuje uz mnoge komplete prskalica za nježno čišćenje otvora. Nikada nemojte koristiti svrdlo - ono će povećati otvor i trajno promijeniti protok.
6. Isperite mlaznicu puštanjem vode unatrag kroz nju.
7. Ponovno instalirajte i testirajte.

Ako je začepljenje problem koji se ponavlja, instalirajte a Y-filter za cjedilo na opskrbnom vodu uzvodno od vaših prskalica. Mrežasti filter od 150 mesh košta 10–25 USD i eliminira većinu krhotina prije nego što dospiju do mlaznice.

Istrošena, slaba ili slomljena opruga kraka deflektora

Opruga na kraku deflektora srce je udarnog mehanizma. Tijekom vremena - osobito u prskalicama izloženim UV zračenju, ekstremnim temperaturama ili vodi bogatoj mineralima - ovaj izvor gubi napetost, korodira ili se potpuno slomi. Opruga koja je izgubila čak 20-30% svoje izvorne napetosti možda više neće vratiti ruku s dovoljnom silom da rotira glavu , čak i kada su tlak vode i stanje mlaznice savršeno dobri.

Dijagnosticiranje neispravne opruge

Kad je voda isključena, ručno gurnite deflektorsku ručicu u stranu i otpustite je. Dobra opruga trebala bi čvrsto i čujno povući ruku natrag. Ako se krak sporo pomiče unazad, vraća se samo djelomično ili možete vidjeti vidljivu koroziju ili puknuće u zavojnici, problem je opruga. Na mnogim udarnim prskalicama, opruga je mala torzijska zavojnica pričvršćena na točku zakretanja kraka deflektora.

Zamjena opruge

Dostupne su zamjenske opruge za uobičajene marke kao što su Rain Bird, Nelson i Orbit 2–8 dolara i obično dolaze u višestrukim pakiranjima. Za zamjenu:

1. Uklonite polugu deflektora pritiskom na pričvrsnu kopču ili izvlačenjem zakretnog klina, ovisno o vašem modelu.
2. Zabilježite orijentaciju stare opruge prije nego što je uklonite — snimite fotografiju ako vam pomaže.
3. Zakačite novu oprugu na sidrišnu točku za ruku i tijelo u istoj konfiguraciji.
4. Ponovno pričvrstite ruku i ručno testirajte radnju prije nego što pustite vodu.

Ako ne možete nabaviti točnu zamjensku oprugu, obično je ekonomičnije zamijeniti cijelu glavu prskalice. Kvalitetna mjedena udarna glava prskalice košta 8–20 USD i izdržat će višestruke zamjene opruga ako je tijelo već bilo u upotrebi nekoliko godina.

Začepljeni ili korodirani okretni ležaj

Okretni ležaj — središnja čahura oko koje se okreće cijela glava — može se zaglaviti zbog nakupljanja mineralnog kamenca, korozije ili fizičkog oštećenja. Kada ležaj zapne, čak ni udarni mehanizam koji savršeno funkcionira ne može rotirati glavu jer postoji preveliko trenje u središnjem zglobu.

Kako ispitati ležaj

Kada je voda isključena, pokušajte ručno rotirati glavu prskalice. Glava koja ispravno funkcionira trebala bi se slobodno okretati uz minimalan otpor — trebali biste je moći rotirati s dva prsta gotovo bez napora. Ako je glava ukočena, zahtijeva silu ili se uopće ne okreće, držanje je ugroženo.

Oslobađanje krutog ležaja

• Lagana korozija ili kamenac: Nanesite penetrirajuće mazivo kao što je WD-40 ili namjensko mazivo za prskalice na okretni zglob. Ručno radite glavom naprijed-natrag 2-3 minute. Ponovite ako je potrebno, zatim isperite vodom prije nastavka navodnjavanja.
• Jaki kamenac (područja s tvrdom vodom): Rastavite glavu, potopite komponente osovine u otopinu bijelog octa 50/50 1-2 sata, izribajte malom četkom, isperite i ponovno sastavite.
• Fizičko oštećenje: Ako je ležaj napuknut, užlijebljen ili deformiran, zamjena je jedino pouzdano rješenje. Kod većine udarnih prskalica sklop osovine sastavni je dio tijela, što znači da je potrebno zamijeniti cijelu glavu.

Izbjegavajte korištenje jake masti na ležajevima udarnih prskalica - ona privlači prljavštinu i s vremenom pogoršava problem. Tanak nanos lubrikanta na bazi silikona poželjan je za dugotrajno održavanje stožera.

Neusklađenost ili oštećenje ovratnika

Udarne prskalice koriste jedan ili dva podesiva okretna prstena (koja se nazivaju i graničnici luka ili povratni prstenovi) za definiranje luka rotacije. Ove obujmice nalaze se na tijelu prskalice i zahvaćaju ih malim jezičkom na rotirajućoj glavi. Kada glava dosegne ovratnik, jezičak okreće deflektorsku ruku na suprotnu stranu, mijenjajući smjer rotacije. Ako je ovratnik skliznuo, slomio se ili bio izbačen iz položaja, glava se može zaustaviti na tom mjestu i nikada se više ne okrenuti - stvarajući dojam da je rotacija potpuno prestala.

Provjera i podešavanje ovratnika

Uključite vodu i promatrajte glavu kako se okreće. Ako se zaustavi na određenoj točki i ruka deflektora izgleda zaglavljena u jednom položaju, provjerite ovratnik na tom mjestu. Ogrlica mora biti čvrsto postavljena u svoj utor i pod pravilnim kutom kako bi glatko zahvatila jezičak za preokretanje.

• Pomaknite ovratnik na novi položaj na tijelu i provjerite okreće li se glava ispravno.
• Ako je jezičak ovratnika napuknut ili slomljen, zamijenite ovratnik. Mnogi proizvođači prodaju komplete zamjenskih ovratnika za 3–7 USD.
• Za rotaciju u punom krugu (360°), ovratnik treba potpuno ukloniti ili postaviti tako da se ne zakači tijekom normalnog rada.

Krhotine zaglavljene u mehanizmu poluge deflektora

Udarne prskalice montirane na nadzemne uspone posebno su osjetljive na nakupljanje krhotina između kraka deflektora i tijela prskalice. Pokošena trava, mali kamenčići, tijela insekata, mahune sjemena i drugi organski materijali mogu zaglaviti ruku u otvorenom ili zatvorenom položaju. To je osobito uobičajeno u područjima gdje košnja travnjaka ili vjetar redovito dovodi ostatke u kontakt s prskalicom.

Čišćenje otpadaka

Zatvorite vodu i pažljivo pregledajte točku zakretanja kraka deflektora. Upotrijebite tanki alat - čačkalica ili ispravljena spajalica za papir dobro funkcioniraju - da ispitate oko stožera i uklonite sav materijal koji sprječava slobodno kretanje. Nakon uklanjanja vidljivih ostataka, kratko pustite vodu kroz prskalicu kako biste isprali sve preostale čestice. Ponovno testirajte djelovanje škljocanja ruke prije nego što ostavite prskalicu u radu.

Ako je prodor krhotina uporan problem, razmislite o instaliranju udarne prskalice na a utegnuta baza sa zaštitnim pokrovom , ili prebacivanje na skočni stil udarne prskalice koji drži glavu ispod zemlje kada se ne koristi.

Prevelik pritisak vode koji uzrokuje blokiranje glave

Iako je nizak tlak najčešći problem povezan s tlakom, pretjerano visok tlak također može spriječiti pravilno okretanje udarne prskalice. Kada tlak prijeđe približno 60–70 PSI , vodeni mlaz udara u krak deflektora s prevelikom silom — krak je gurnut toliko unatrag da prelazi svoj povratni put, ili hidraulička sila u biti pričvršćuje krak u otklonjenom položaju bez dopuštanja čistog pomicanja. To se očituje kao glava koja nepravilno oscilira ili jednostavno ostaje nepomična unatoč jakom protoku vode.

Dijagnosticiranje nadpritiska

Upotrijebite mjerač tlaka na dovodnom vodu koji napaja zonu. Ako dinamički tlak premašuje 55 PSI na točki spajanja sprinklera, nadtlak je vjerojatan doprinos. Ostali znakovi uključuju zamagljivanje ili zamagljivanje na mlaznici (fine kapljice umjesto koherentnog mlaza), buku vodenog udara u cijevima kada se zona aktivira ili česte kvarove dijafragme u obližnjim solenoidnim ventilima.

Rješenja za visoki tlak

• Instalirajte a regulator pritiska na dovodu prije zone navodnjavanja. Regulatori specifični za zonu koji smanjuju tlak na unaprijed postavljenu razinu (obično 30 ili 45 PSI) dostupni su za 15–40 USD.
• Upotrijebite djelomično zatvoreni kuglasti ventil na dovodu zone kako biste smanjili protok i time smanjili dinamički tlak. Ovo je gruba prilagodba, ali može uspjeti u kratkom roku.
• Prijeđite na veću veličinu mlaznice na udarnoj prskalici kako biste omogućili veći protok pri istom tlaku, što smanjuje brzinu mlaza i udarnu snagu ruke.

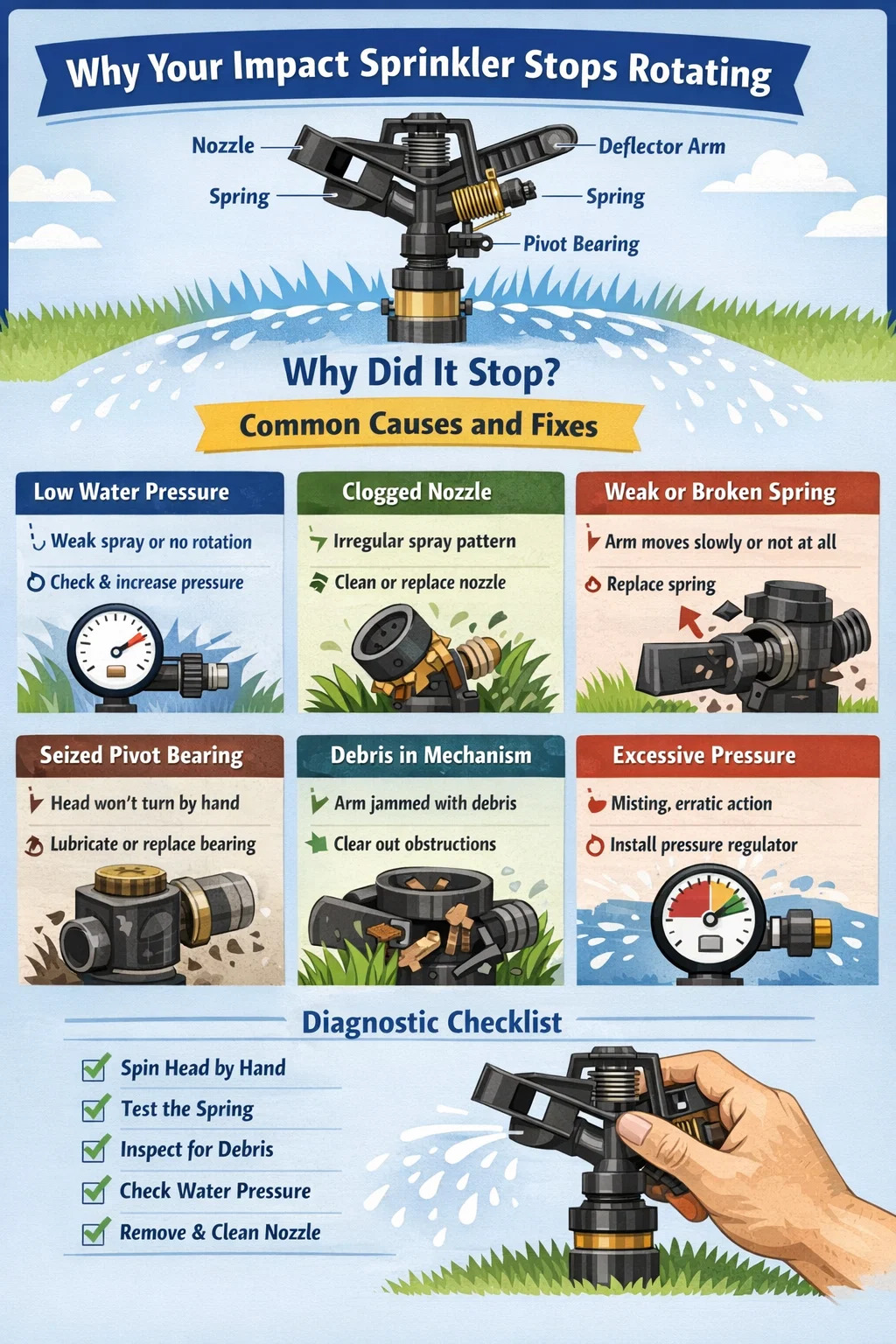

Usporedba uobičajenih oblika kvarova na prvi pogled

Donja tablica sažima najčešće razloge zbog kojih se udarna prskalica prestaje okretati, kako identificirati svaki problem i tipičnu cijenu za njegovo popravljanje:

Dijagnostički postupak korak po korak za sve udarne prskalice

Umjesto da nagađate, prođite kroz ovaj logičan slijed kad god se vaša udarna prskalica prestane okretati. Svaki korak eliminira kategoriju uzroka prije prelaska na sljedeći.

1. Provjerite rotaciju ruke: Dok je voda isključena, zavrtite glavu rukom. Ako je krut, prije bilo čega drugog pozabavite se okretnim ležajem.
2. Ispitajte oprugu deflektorske ruke: Gurnite ruku u stranu i otpustite je. Ako ne uskoči čvrsto, oprugu treba zamijeniti.
3. Pregledajte ima li vidljivih ostataka: Pogledajte oko osovine kraka, mlaznice i područja okretnog prstena za bilo kakav strani materijal.
4. Otvorite vodu i promatrajte: Obratite pažnju na to postoji li uopće raspršivač, kakvoća mlaza i koji dio ciklusa rotacije ne radi.
5. Izmjerite tlak: Koristite mjerač na dovodnoj strani. Potvrdite da zona radi između 30 i 55 PSI.
6. Skinite i pregledajte mlaznicu: Očistite ili zamijenite prema potrebi na temelju onoga što pronađete.
7. Provjerite putne ogrlice: Provjerite jesu li ispravno postavljeni i netaknuti ako se glava zaustavi na određenoj točki.
8. Zamijenite glavu ako ništa drugo ne uspije: Ako čišćenje, podešavanje i podmazivanje nisu riješili problem, nova glava je najisplativije rješenje.

Preventivno održavanje za pouzdano okretanje udarnih prskalica

Većina problema s udarnim prskalicama može se spriječiti osnovnim sezonskim održavanjem. Pravilno održavana glava udarne prskalice može trajati 10–20 godina u rezidencijalnim primjenama — značajna razlika u usporedbi s jedinicama koje ne dobivaju pozornost i kvare unutar 3-5 godina.

Proljetni popis za provjeru pokretanja

• Isperite dovodne vodove prije spajanja prskalica kako biste očistili ostatke koji su se mogli nakupiti tijekom zimskog isključenja.
• Provjerite ima li na svakoj glavi raspršivača pukotina, osobito oko mlaznice i stožernog područja gdje ciklusi smrzavanja i odmrzavanja uzrokuju najveću štetu.
• Ispitajte oprugu deflektorske ruke na svakoj glavi. Zamijenite sve koji su izgubili napetost.
• Provjerite okreće li se okretni ležaj slobodno i nanesite lagani sloj silikonskog maziva ako glava imalo bude ukočena.
• Provjerite stanje mlaznice i očistite svaki kamenac ili ostatke.
• Potvrdite da se položaji prstena za zaustavljanje luka nisu pomaknuli tijekom događaja skladištenja ili smrzavanja.

Održavanje tijekom sezone

• Obavite vizualni pregled svake zone jednom mjesečno. Prošećite područjem dok sustav radi i potražite glave koje se ne okreću ili prskaju u neočekivanom smjeru.
• Nakon košnje ili bilo kakvog rada u blizini uspona raspršivača, provjerite da vibracije opreme ili vjetar nisu gurnule krhotine u mehanizam ruke.
• Ako se nalazite u području s tvrdom vodom (iznad 150 mg/L kalcijevog karbonata), razmislite o kratkom ispiranju područja mlaznice octom usred sezone kako biste spriječili nakupljanje kamenca.

Jesenska zimska priprema

• Ispraznite ili ispuhnite sve vodove prije prvog jakog smrzavanja kako biste spriječili širenje vode unutar mlaznice i kućišta osovine i pucanje glave.
• Ako su glavice na nadzemnim usponima koji se ne mogu potpuno isprazniti, uklonite ih i preko zime pohranite u zatvorenom prostoru.
• Zabilježite sve glave koje su pokazivale probleme tijekom sezone kako biste ih mogli riješiti prije proljeća umjesto da se petljate kada sezona navodnjavanja ponovo počne.

Kada zamijeniti, a ne popraviti

Postoje situacije u kojima nastavak popravka nije pravi izbor. Razmotrite zamjenu cijele glave udarne prskalice kada:

• Glava je stara više od 10-12 godina i zahtijeva više popravaka u jednoj sezoni.
• Tijelo je napuknuto ili pokazuje značajnu koroziju koja utječe na strukturni integritet.
• Zamjenski dijelovi (opruge, mlaznice, obujmice) za vaš specifični model više nisu dostupni.
• Okretni ležaj ima trajne brazde ili utore, a zamjenski ležaj nije dostupan zasebno.
• Ukupni trošak dijelova za popravak približava se ili premašuje trošak nove glave.

Nova mjedena udarna glava raspršivača renomiranog brenda kao što su Rain Bird, Nelson ili Orbit obično košta 10–25 dolara . S obzirom na to da jedan servisni poziv izvođača radova za navodnjavanje može stajati 75–150 USD po satu, popravak ili zamjena glava udarnih prskalica gotovo uvijek predstavlja bolju vrijednost — osobito nakon što ispravno dijagnosticirate problem koristeći gore navedene korake.
